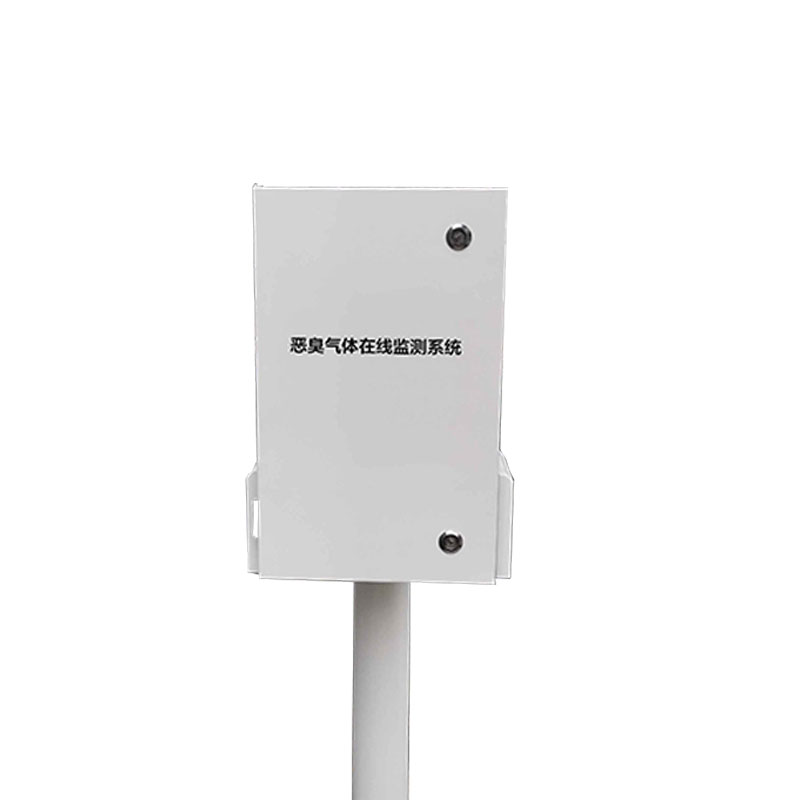

恶臭空气在线监测设备

一、恶臭空气在线监测设备功能要求

间歇性监测或连续24小时针对污染区域进行环境恶臭监测，标准监测指标可以同时实现GB14554标准中规定的污染物控制种类：臭气浓度OU值、氨气、硫化氢。

二、恶臭空气在线监测设备检测部分

监测系统由多种传感器混合阵列组合，传感器类型应有金属氧化物传感器、PID光离子检测器、电化学传感器、ETO传感器。

每支传感器可以进行单独插拔，可以进行单独校准和更换。

现场具备仪器设备校准操作功能，无需拿回实验室进行校准。

使用多传感器阵列布设时，应建立符合人工嗅辨方法的工作分析曲线，模拟人的嗅觉系统。

三、恶臭空气在线监测设备显示控制系统

选用7寸真彩色液晶触摸屏，可显示所有实时监测数据，显示系统工作状态。

本机可显示历史浓度曲线图，以图表的形式直接显示数据变化、组分占比情况，实时数据分析，有助于事件判断。

内置参数设定，具有传感器预维护功能，可以及时提醒客户对传感器进行维护。

数据记录至少可达1,000,000条，内置数据库、可USB数据拷贝。

分析仪可以轻松进行固件升级，可以通过U盘实现固件升级。系统也可以进行远程一键升级、参数配置修改等功能。

四、恶臭空气在线监测设备通信系统

物联网接入服务器，采用专业的通信SOC处理器，双核四线程，主频高达880MHz，标配大容量Flash。基于强大的硬件平台，可以实现功能丰富的软件，以满足多样化的监测应用。深度定制的JYun操作系统，支持GPRS，RJ45、ZigBee、LoRa、WIFI、NB-IOT等通讯方式。灵活的组网和安全的数据传输。主板及元器件均符合工业级标准，支持9~36V宽电压输入，环境温度范围可达-20~65℃。

支持Modbus通讯协议，可对系统进行设置和通信。数据可通过4G无线、有线485传输，可选配通过电脑网页或手机APP实时查看监测数据。

支持云端数据储存。并且可以实现多服务器并发传输功能，最多可支持直接上传3个平台，分析仪支持HJ212-2017网络协议与数据管理平台连接。

系统软件具备数据直传、数据存储、统计分析、超标报警、点位编写等功能。

五、恶臭空气在线监测设备预处理部分

具有昆虫及大颗粒物过滤、粉尘过滤和水汽过滤，有效过滤样气中的油气、水汽、粉尘等，有效减少监测过程中的干扰，更加快速、高效、准确独特气路设计，有效解决气体传感器间的干扰，保证传感器在稳态环境下工作。

六、恶臭空气在线监测设备机箱部分

立杆制造工艺：配备避雷针和接地：杆顶部配置避雷针.分段组合方式，方便物流运输。

机箱整体采用室外塑粉整体喷塑，经180°高温定塑，涂层外观质量优异，涂层耐腐耐磨能力高出很多。整体外观稳固、大方、厚重，承重强度大，解决了大风等恶劣天气时立杆晃动严重的问题。防水等级IP53以上，室外环境使用安全。

七、恶臭空气在线监测设备传感器参数

1、OU 技术参数

2、NH3 技术参数

3、H2S技术参数
