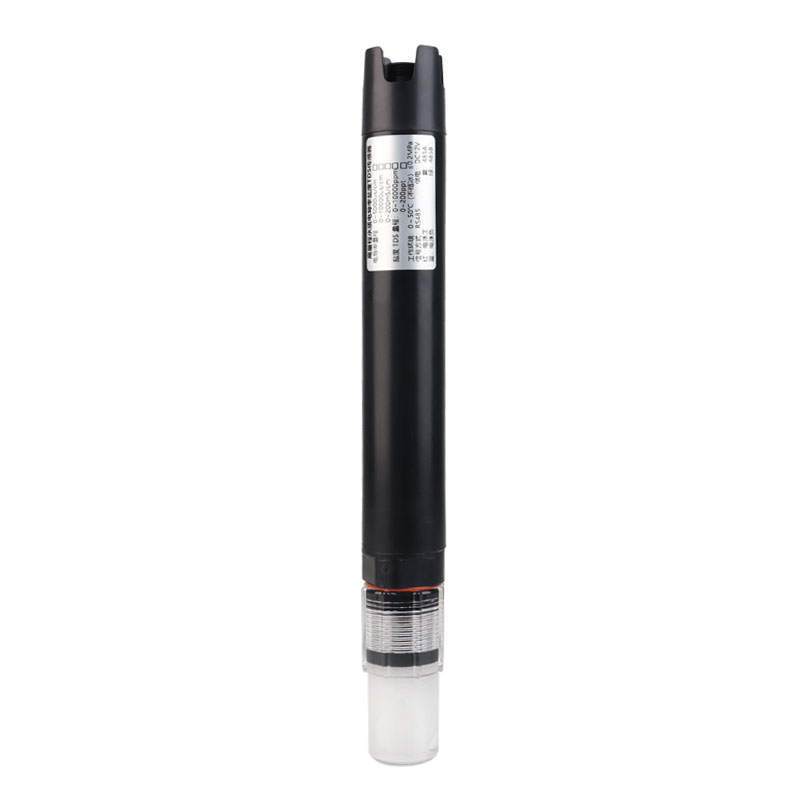

一、水质盐度传感器应用环境说明
用于环境水质检测、各种高/低离子强度的水样测试,能够满足大多数工业/环境应用对在线电导率、盐度、TDS测量的要求。
信号输出:RS485(MODBUS-RTU)。
内部信号隔离技术,搞干扰性强。
良好的再现性,热稳定性,低漂移,体积小,响应速度快
安装方便,简单,3/4NPT管螺纹,便于沉入式安装或安装在管道和罐体
性能稳定,使用寿命长
IP68防水标准
24*1.218*1.5*228*22
二、水质盐度传感器技术性能和规格
1、技术参数
测量原理 | 接触式电极法 |
信号方式 | RS485(MODBUS-RTU) |
电导率测量范围 | (0~5000 μS/cm)(0~10000 μS/cm)(0-200mS/cm) |
电导率分辨率 | 1μS/cm 0.01mS/cm |
盐度测量范围 | 0-10000ppm 0-200ppt |
盐度分辨率 | 1ppm 0.01ppt |
TDS测量范围 | 0-10000ppm 0-200ppt |
TDS分辨率 | 1ppm 0.01ppt |
测量精度 | ±1.5%;±0.1°C |
响应时间 | 约30s(98%静止液体) |
外壳材质 | ABS |
温度补偿 | 自动温度补偿(M1820Z) |
电缆长度 | 标配5米 |
供电电压 | 12-24VDC(0.4W@12V) |
测量环境 | 温度0~50℃(不结冰),<0.2MPa |
防水等级 | IP68 |
安装方式 | 浸入式安装,NPT3/4螺纹 |

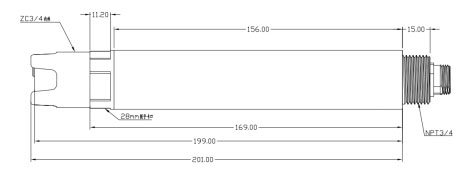

2.水质盐度传感器尺寸图
三、水质盐度传感器安装和电气连接

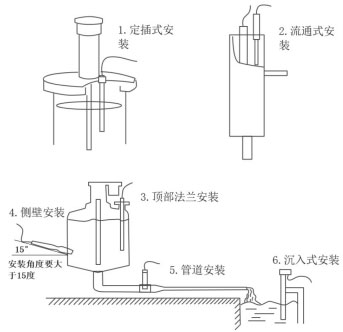

1.水质盐度传感器安装
注意:传感器安装时不能倒置或者水平安装,至少倾斜15度角以上安装。
2.电气安装
线缆为4芯屏蔽线:
红色—电源线 蓝/黑色—地线 绿色—485B黄色—485A
生产批次不同,线缆颜色略有差异,具体参照线缆丝印。
四.水质盐度传感器维护和保养
1.使用和维护
常规的电极需要进行周期性的清洗和校准,保养周期由客户根据自己的工况来决定。常规电极的清洗方法:用软毛刷清除附着物(注意避免划伤电极表面),再用蒸馏水清洗,之后进行校准操作。
