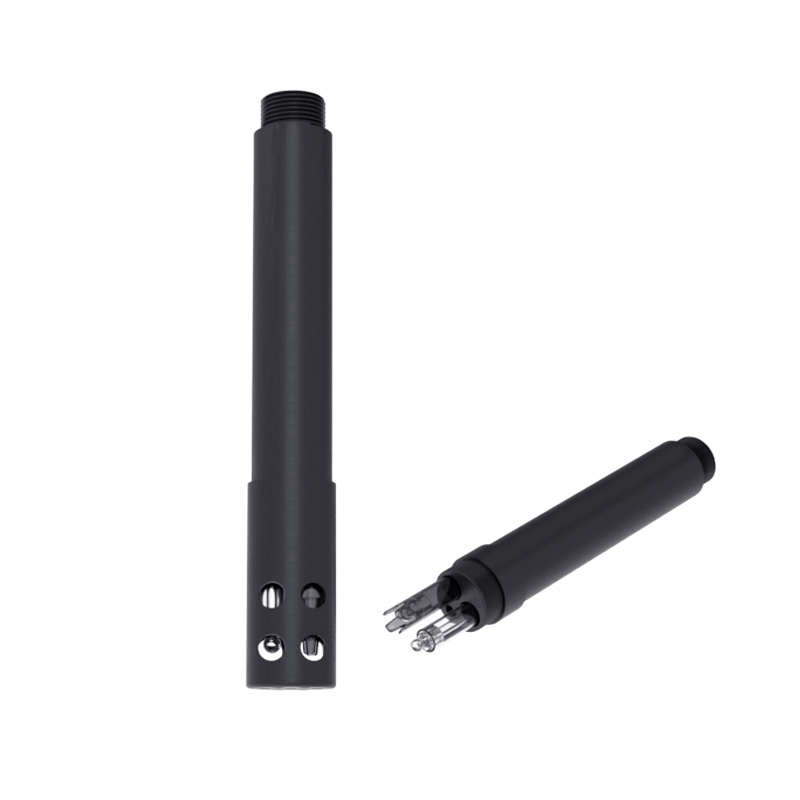

一、在线余氯ph一体式传感器应用环境说明
在线余氯ph一体式传感器用于饮用水处理厂、罐装厂、饮用水分布网、游泳池、冷却循环水、水质处理工程等需要对水溶液中的余氯含量进行连续监测的场合。
二、在线余氯ph一体式传感器技术参数
| PH传感器 | ||
| 量程与分辨率 | 0~14(PH) | 0.01 |
| 精度 | ±0.1PH；±0.3℃ | |
| 余氯传感器 | ||
| 量程与分辨率 | 0~5.00 mg/L | 0.01 |
| 精度 | 读数的±5%；±0.3℃ | |
| 通信方式 | RS485(MODBUS-RTU) | |
| 外壳材质 | ABS | |
| 温度补偿 | 自动温度补偿 | |
| PH补偿 | 自动PH补偿 | |
| 电缆长度 | 标配5米 | |
| 供电电压 | 12-24VDC(0.3W@12V) | |
| 防水等级 | IP68 | |
| 安装方式 | 流通池安装，3/4NPT | |
三、在线余氯ph一体式传感器电气连接
1.安装
使用配套流通池安装，传感器与流通池安装紧密，保证传感器测量部分放在流通池进水口附近区域，尽量不要正对出水口，确保流速平稳，建议流速控制在30-60L/h,以保证测试的准确性。
2.电气连接
线缆为4芯双绞屏蔽线，线序定义：
红色线—电源线（12～24VDC）l
黑色线—地线（GND）
蓝色线—485A
绿色线—485B
注：线缆颜色因生产批次不同可能略有差异，具体以线缆丝印为准。
通电前应仔细检查接线顺序，避免因接线错误而造成不必要的损失。
四、维护和保养
1.PH电极
初次使用或久置不用重新使用时，敏感球泡和参比液络部应在3.3mol/L KCI溶液中浸入2小时以上。使用时应先用去离子水（或蒸馏水）洗净并擦干，防止杂质带入被测液体中。
接线端子部分应保持清洁干燥，传感器不用时应清洗干净，插入加有3.3mol/L KCI溶液的保护套，或将传感器插入加有3.3mol/L KCI溶液的容器中。
检查接线端子处是否干燥，如有污渍，请用无水酒精擦拭，干燥后再继续使用。传感器应避免长时间浸泡在去离子水，蛋白质溶液，强酸强碱溶液以及酸性氟化物溶液中，并防止与有机硅油脂接触。使用时间较长的传感器，它的玻璃膜可能变成半透明或者附有沉积物，此时可用稀盐酸洗涤，并用水冲洗。
传感器使用时间较长出现测量误差时，可通过配合仪器进行标定校正，当以上方式对传感器进行维护和保养仍不能进行标定和测量时，说明传感器已经失效，请更换传感器。
2.余氯电极
新电极和长期放置的电极，使用前需要进行电极活化，将传感器放在自来水中静置24小时。如果返回数值不准确，则需要进行以下操作：
对传感器进行零点和斜率校准
返厂检查
