一、多参数水质在线监测仪产品介绍
1.概述

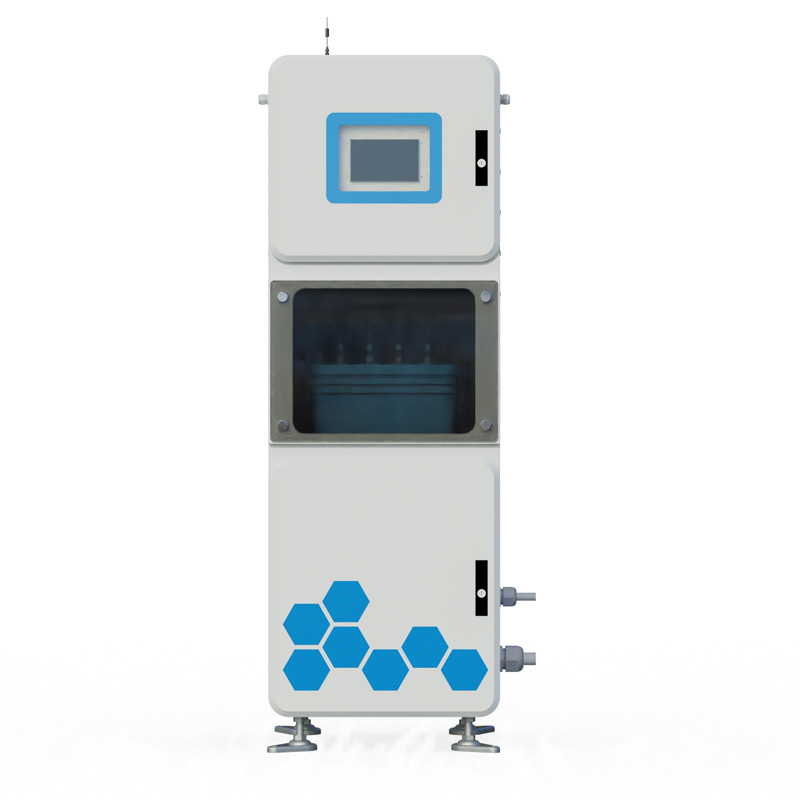

QSZ06多参数水质在线监测仪是基于物联网技术的综合传感器采集、显示、分析系统，供水水质监测微系统，由稳流排气单元、分析测试单元、系统控制单元和远程通讯单元等组成，具备完善的供电、防雷、网络通讯等功能。
2.产品定位
QSZ06多参数水质在线监测仪具有自动监测功能，一体化抽取式微型水质自动监测站主要监测项目为：PH、温度、浊度、电导率、溶解氧、COD、氨氮、悬浮物、总氮等。它采用高度集成技术，在一个机柜内实现了自动水质监测功能。
多参数水质在线监测仪可广泛用于河流、城市或村镇自来水厂、自来水输水管网、自来水二次供水、用户末梢、室内游泳池、大型净水设备和直饮水等水质在线监测，是水厂生产过程控制、水利水务管理、卫生监督等领域必不可少的在线分析设备。
3.功能与特点
GPRS联网4G
支持扩展RJ45联网
支持扩展传感器远传
支持LED屏显示7.0寸触摸控制屏
支持扩展安卓屏显示、存储
扩展安卓屏支持2G数据存储、U盘数据导出
支持一路RS485 modbus-RTU协议从站
支持多通道RS485 modbus-RTU传感器扩展
配套物联网数据展示、存储、分析平台
平台支持TCP短链接、HTTP协议等多种协议数据转发
二、多参数水质在线监测仪系统组成
供水水质监测微系统由供电单元、水泵控制单元、分析测试单元、显示单元、水泵单元和远程通讯单元及集成箱主体单元组成。
1.供电单元
电源AC220V。
2.水泵控制单元
智能型自吸泵最高扬程:25m开口流量:1.8m3/h
3.分析测试单元
分析测试单元，主要由pH、溶解氧、电导率、浊度、ORP、温度传感器构成，通过螺纹或紧配固定件固定于流通池上，传感器主要参数如下：
| 序号 | 传感器类型 | 测量范围 | 测量原理 | 测量精度 | 配置 |
| 1 | 温度 | 0~50℃ | 高精度数字传感器 | ±0.3℃ | √ |
| 2 | 电导率 | 0~5000uS/cm | 接触式电极法 | ± 1.5% | √ |
| 3 | pH | 0~14（ph） | 电化学（盐桥） | ± 0.1PH | √ |
| 4 | 溶解氧 | 0~20mg/L | 荧光寿命法 | ± 2% | √ |
| 5 | 氨氮 | 0-100.00mg/l | 离子选择电极法 | ±1mg | √ |
| 6 | 浊度 | 0~40NTU（选） | 散射光法 | ± 1% | √ |
| 7 | COD | 0～500mg/ L | UV254 吸收法 | ±5% |
注意：传感器安装时不能倒置或者水平安装，至少倾斜15度角以上安装,以上水质传感器工作环境0-50℃，<0.3Mpa
4.显示单元
多参数监测仪，安装于柜门处，进行数据采集、解析、显示、通讯、数据保存操作，
安卓版本：4.4.2·CPU：四核Cortex™-A7·RAM/ROM：512M/4G·屏幕：7寸电容触屏·供电：12V/1A·支持U盘扩展，支持内存卡扩展
5.远程通讯
RS485接口MODBUS-RTU通讯协议出厂设备地址6十进制支持03功能码读取数据
6. 设备箱主体单元
| 安装方式 | 机柜落地是安装，基座。 |
| 外形尺寸 | 1684mm*560mm*510mm 50-100mm可调 |
| 外壳材质 | 216不锈钢。 |
| 防护等级 | IP54 |
| 供电 | 市电AC220V |
| 进水口 | 4分PE管 |
| 出水口 | 6分净水器PE管 |
| 排污口 | 4分净水器软管，（也可手动定期排污） |
| 自吸泵 | 电机功率:200W |
| 额定电压:AC220V/50hz | |
| 水泵尺寸210*145*245/mm | |
| 最大吸程:8m；最高扬程:25m | |
| 开口流量: 1.8m3/h | |
| 配套传感器（选） | PH：0-14溶解氧：0-20mg/L浊度：0-40NTU电导率：0-5000us/cm温度：0°C~50°C |
