一、无线低功耗倾角计产品简介
低功耗无线倾角传感器、无线倾角计为一款高性能高集成的智能低功耗产品,其是一款基于NB-iot窄带物联网及4G/GSM传输的倾斜角度测量设备,具有其独特性、创新性、高集成性,该产品选用目前最新的全网通物联网无线芯片,配套物联云平台实现远程数据采集、监控、分析、巡察、报警、归类、地理位置定位、数据报表曲线下载,手机等移动设备APP软件实现随时随地监控报警等功能的产品。采用标准的MODBUS/TCP标准通讯协议,该款产品以微处理器为核心,能可靠的实现倾角、水平位移、电量等信号的采集和处理,可实现数据定时上报及触发上报等功能。

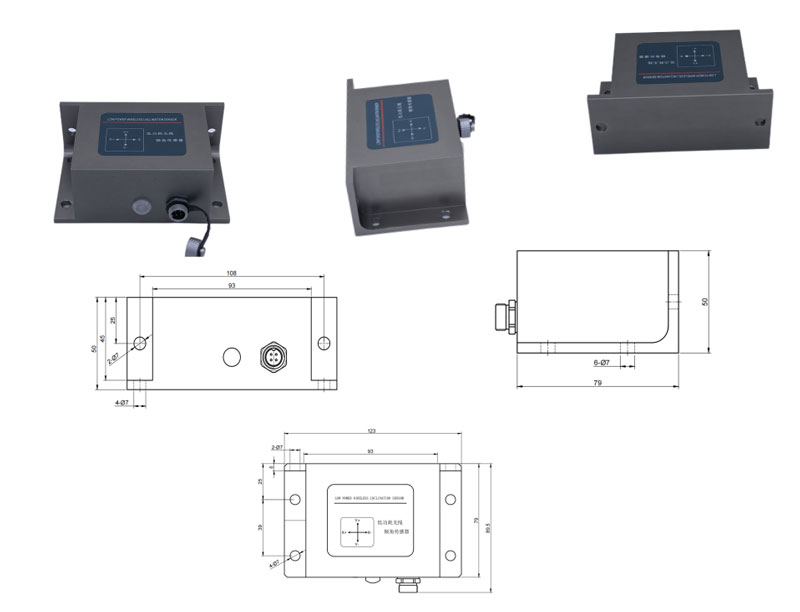

二、无线低功耗倾角计外观尺寸
三、无线低功耗倾角计主要特性
双轴倾角检测
量程 ±30°
输出接口RS485
工作电压DC3.6V
定时上报及触发上报
精度0.01°
自带解算水平位移功能
分辨率0.001°
响应频率100Hz
抗震性>20000g
宽温工作-40~+85℃
防护等级IP67
四、无线低功耗倾角计应用领域
高压电线塔杆监测
铁路机车监测
综合管廊
古树、电塔
地铁隧道、地灾边坡
桥梁、基坑测量
房屋、古建筑
五、无线低功耗倾角计技术参数
量 程 | 倾角±30° |
测量轴数 | 双轴(X/Y) |
精 度 | 0.005~0.01° |
水平位移 | 内置解算 |
网络制式 | NB-IoT(B1/B3/B8/B5/B20/B28)、4G GSM全网通 |
天 线 | 内置式 |
采样间隔 | 可随意设定,以秒为单位,如需实时采集时设为0 |
上传间隔 | 可随意设定,以分钟为单位,最快1分钟,如需实时在线设为0 |
唤醒模式 | 定时、触发告警唤醒 |
配置模式 | 本地配置/远程配置 |
上传信息 | 倾角、水平位移数据,电池信息,网络状态,自检状态,信号强度,报警信息等 |
供 电 | 3.6V@19Ah一节+一节超级电容,可选择外部供电 |
功 耗 | 待机电流≤50uA,发送平均电流≤100mA |
工作温度 | -30℃~70℃ |
存储温度 | -40℃~85℃ |
振 动 | ≤3g/10Hz...150Hz(IEC 60068-2-6-2007) |
防护等级 | IP67 |
通讯 | RS485 |
外壳材质 | 铝合金壳 |
安装方式 | 水平安装 |
