一、桥梁安全监测监测背景
桥梁作为交通运输的重要组成部分,随着我国交通事业的发展,其安全性、耐久性和正常使用功能,越来越被人们所关注。我国是个桥梁大国,据交通部最新数据统计,截至2019年末,我国约有87.83万座公路桥梁(不含市政桥梁)。影响桥梁的因素居多,人为因素、车辆长期超载、材料自身退化、自然灾害等,导致现役桥梁出现承载力降低、结构受损等各种病害,同时缺乏及时到位的管理养护。损伤如果不能及时得到检测和维修,轻则影响行车安全和缩短桥梁使用寿命,重则导致桥梁突然破坏和倒塌。因此,建立一套针对桥梁的智能在线监测系统,及时发现桥梁结构的损伤显得尤为迫切。
二、桥梁安全监测系统概述
我司拥有多年桥梁安全监测经验,建立的智能化、信息化、自动化的桥梁在线监测系统,能够全面掌握桥梁施工、运营的安全状况,为桥梁建设、日常养护、管理和突发事件应急处置发挥巨大作用。基于云计算服务中心,可容纳区域内所有桥梁安全监测系统,形成区域性桥梁健康监测平台,实现区域内所有桥梁结构统一监控管理。
三、桥梁安全监测主要监测内容
1.几何线形监测:拱肋线形监测、主梁挠度监测、轴线偏移测量;
2.应力应变监测:梁体应变、桥塔应变、主拱应变、桥墩应变等;
3.索力/拉力监测:系杆拉力、吊杆拉力、锚索应力等;
4.环境监测:风速风向、温湿度、雨量、能见度、腐蚀
7.偏位监测:塔顶偏位、拱脚偏位、拱顶偏位;
8.振动监测:梁体振动、拱顶振动、桥塔振动、吊杆(索)振动;
9.荷载监测:动态称重系统;
10.倾斜监测:桥塔倾斜、桥墩倾斜、梁体倾斜;
11.其他监测:裂缝监测、疲劳监测、船撞、摄像机。

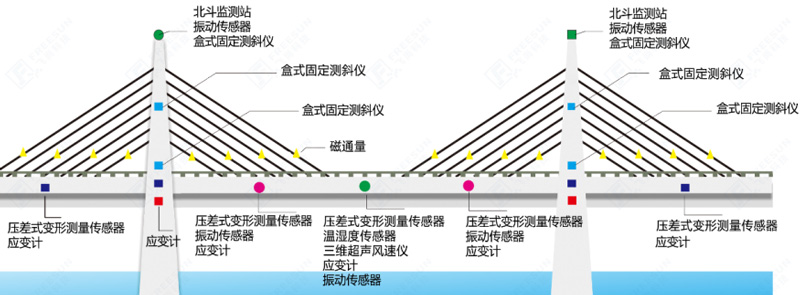

四、桥梁安全监测监测示意图
五、桥梁安全监测监测项目一览表
监测项 | 设备名称 | 监测项 | 设备名称 |
应力应变 | 应变计 | 伸缩缝 | 直线位移传感器 |
索力 | 磁通量传感器/加速度计/锚索计 | 温湿度 | 温湿度传感器 |
振动加速度 | 加速度计 | 车辆荷载 | 动态称重系统 |
变形位移 | GNSS、盒式固定测斜仪 | 桥面视频 | 红外网络高速球机 |
沉降/挠度 | 静力水准仪 | 风速风向 | 风速风向仪 |
裂缝 | 裂缝计 | 地震 | 加速度计 |
六、桥梁安全监测监测依据
《市政桥梁结构监测技术标准DB22∕T 5035-2020》
《桥梁结构健康监测系统设计规范DB32∕T 3562-2019》
《桥梁结构监测系统技术规程DG∕TJ 08-2194-2016》
《公路桥梁结构安全监测系统技术规程JT/T 1037-2016》
《建筑与桥梁结构监测技术规范GB50982-2014》
《结构健康监测系统设计标准CECS-333-2012》
七、桥梁安全监测实现功能
1.全生命周期监测:实现桥梁全生命周期监测,包括施工期和运营期的相关内容,例如施工期的应变、温度、线性,运营期的应变、线性、振动、环境、受力等,进行数据存储分析,GIS+BIM或GIS+4D模型综合展示,掌握桥梁全生命周期状态,为管理提供决策依据;
2.报表自动推送:监测结果除了实时显示外,系统会自动生成对应的日报,支持一键下载。一旦数据超过阈值时,可及时预警并通知相关单位及时采取相应措施;
3.分级预警:按照要求设定不同预警等级,当数据异常时,根据设置自动触发预警信息,包括平台推送、短信和邮件通知对应人;
4.积累桥梁状态数据:为桥梁长期运营和养护、维修、加固提供必要的决策依据,并对桥梁在突发事件发生后的安全状态评估提供依据,同时采用AI算法,预测桥梁未来时间段内的结构响应和发展;
5.提供参考依据:验证桥梁的设计建造理论及施工工艺,从而完善相关设计施工技术规程,保障桥梁的使用安全。
