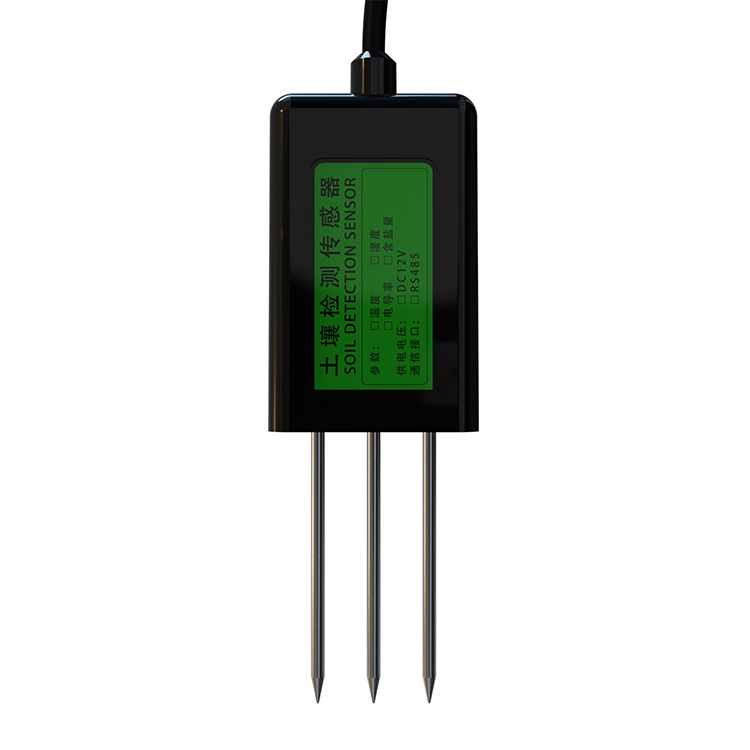

一、土壤温湿盐传感器产品介绍
FT-WSY485土壤温湿盐传感器性能稳定灵敏度高,是观测和研究盐渍土的发生、演变、改良以及水盐动态的重要工具。通过测量土壤的介电常数,能直接稳定地反映各种土壤的真实水分含量。土壤水分传感器可测量土壤水分的体积百分比,是符合目前国际标准的土壤水分测量方法。适用于土壤墒情监测、科学试验、节水灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、污水处理、精细农业等场合。
二、土壤温湿盐传感器传感器具有以下特点:
(1)土壤含水率、电导率以及温度三参数合一。
(2)也可用于水肥一体溶液、以及其他营养液与基质的电导率。
(3)电极采用特殊处理的合金材料,可承受较强的外力冲击,不易损坏。
(4)完全密封,耐酸碱腐蚀,可埋入土壤或直接投入水中进行长期动态检测。
(5)精度高,响应快,互换性好,探针插入式设计保证测量精确,性能可靠。
技术参数 | |
信号输出类型 |
RS485接口
Modbus协议 |
供电电压 | 3.6-30V/DC直流 |
静态功耗 | 6mA@24V DC直流 |
土壤水分量程 |
可选量程:0-50%,0-100% 分辨率:0-50%内0.03%,50-100%内1% 精度:0-50%内2%,50-100%内3% |
电导率量程 |
可选量程:0-20000us/cm 分辨率:0-10000us/cm内10us/cm, 100000-20000us/cm内50us/cm 精度0-10000us/cm范围内为±3%; 10000-20000us/cm范围内为±5% |
电导率温度补偿 | 内置温度补偿传感器,补偿范围0-50℃ |
温度测量量程 | 量程:-40~80℃,分辨率:0.1℃,精度:±0.5℃ |
测量原理与测量方式 |
土壤水分FDR方法,土壤电导率交流电桥法 土壤原位插入或浸没入培养液、水肥一体营养液中直接测试 |
防护等级 | IP68浸没水中可长期使用 |
运行环境 | -40~85℃ |
探针材料 | 防腐特制电极 |
密封材料 | 黑色阻燃环氧树脂 |
安装方式 | 全部埋入或探针全部插入被测介质 |
默认线缆长度 | 2米,线缆长度可按要求定制 |
连接方式 | 预装冷压端子 |
外形尺寸 | 45*15*145mm |
电极长度 | 70mm |
三、土壤温湿盐传感器传感器接线
型号 | 接线图 |
RS485接口型 Modbus协议 |
红色(V+): 电源正 黑色(G): 电源地 黄色(T+): RS485+/A/T+ 白色(T-): RS485-/B/T- ![]() |

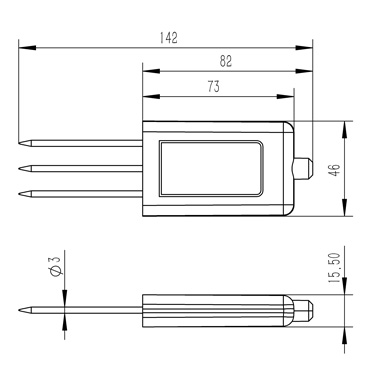

四、土壤温湿盐传感器外型尺寸、选型订购
五、土壤温湿盐传感器安装与测量
由于电极直接测定土壤中的可溶盐离子的电导率,因此土壤体积含水率需高于约20%时土壤中的可溶离子才能正确反映土壤的电导率。在长期观测时,灌溉或者降雨后的测量值更接近真实水平。如果进行速测,可先在被测土壤处浇水,待水分充分渗透后进行测量。
(1)快速测量法:选定合适的测量地点,避开石块,确保电极不会碰到石块之类坚硬物体,按照所需测量深度刨开表层土,保持下面土壤原有的松紧程度,握紧传感器体垂直插入土壤,插入时不可前后左右晃动,确保与土壤紧密接触。一个测点的小范围内建议测多次求平均。
(2)埋地测量法:根据需要的深度,垂直挖直径大于20厘米的坑,深度按照测量需要,然后在既定深度将传感器钢针水平插入坑壁,将坑填埋压实,确保电极与土壤紧密接触。稳定一段时间后,即可进行连续数天、数月乃至更长时间按的测量和记录。
如果在较坚硬的地表测量时,应先钻孔(孔径应小于探针直径),再插入土壤中并将土压实然后测量;传感器应防止剧烈振动和冲击,更不能用硬物敲击。由于传感器为黑色封装,在强烈阳光的照射下会使传感器使急剧升温(可达50℃以上),为了防止过高温度对传感器的温度测量产生影响,请在田间或野外使用时注意遮阳与防护。
六、土壤温湿盐传感器土壤电导率,温度与输出的换算
型号 | 参数范围 | 换算关系 |
RS485接口 Modbus协议 |
对应含水率0-100% | 含水率=含水率存器值/100。如读取到的数据为2013,则含水率= 2013/100=20.13%。 |
对应温度-40-80℃ | 温度=温度寄存器值/100。如读取到的数据为2013,则温度= 2013/100=20.13℃。 | |
对应电导率 | 电导率=电导率寄存器值。如读取到的数据为1568,则电导率= 1568us/cm。 |
