一、农田监测系统产品简介

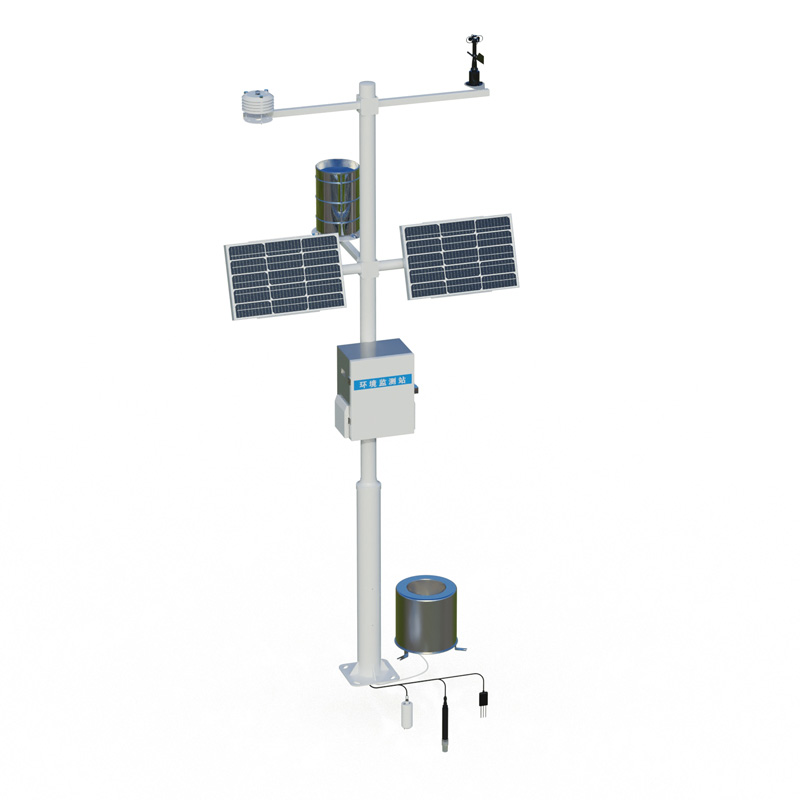

NQ14农田监测系统是一款高度集成、低功耗、可快速安装、便于野外监测使用的高精度气象观测设备。
该设备由气象传感器，采集器，太阳能供电系统，立杆支架，云平台五部分组成。免调试，可快速布置，广泛运用于气象、农业、林业、科学考察等领域。
二、农田监测系统产品特点
1.低功耗采集器：静态功耗小于50uA
2.标配GPRS联网、支持扩展蓝牙、有线传输
3.七寸安卓触屏，版本：4.4.2、四核Cortex™-A7，512M/4G
4.支持modbus485传感器扩展
5.太阳能充电管理MPPT自动功率点跟踪
6.三米碳钢支架，两节螺纹旋接
7.短信报警，超限后向指定的手机上发送短信
8.ABS材质防护箱，耐腐蚀、抗氧化，防水等级IP66
三、农田监测系统技术参数
1.采集器供电接口：GX-12-3P插头，输入电压5V，带RS232输出Json数据格式,采集器供电：DC5V±0.5V峰值电流1A,
2.传感器modbus、485接口：GX-12-4P插头，输出供电电压12V/1A,设备配置接口：GX-12-4P插头，输入电压5V
3.太阳能供电、配置铅酸电池，可选配30W 20AH/50W 20AH/100W 100AH.充电控制器：150W，MPPT自动功率点跟踪，效率提高20%
4.数据上传间隔：1分钟-1000分钟可调
5.屏幕尺寸：1024*600 RGB LCD
6.部分传感器参数
| 名称 | 测量范围 | 分辨率 | 准确度 |
| 风速 | 0～30m/s | 0.01m/s | ±(0.1+0.03V)m/s |
| 风向 | 0～360°（16方向） | 1/16 | <3°(>1.0m/s) |
| 空气温度 | -40-80℃ | 0.1℃ | ±0.3℃（25℃） |
| 空气湿度 | 0-100%RH | 0.10% | ±3%RH |
| 大气压力 | 30-110Kpa | 0.01Kpa | ±0.02Kpa(相对) |
| 雨量 | ≦4mm/min | 0.01mm | ±0.2mm |
| 光照 | 0-20W LUX | 1lux | 5% |
| 二氧化碳 | 500-5000PPM | 1PPM | ±50PPM±读数的3% |
| 土壤温度 | -40~80℃ | 0.01℃ | ±0.5℃ |
| 土壤湿度 | 0-100% | 0.01% | ±3% |
| 土壤电导率EC | 0-20000us/cm | 10us/cm | ±5% |
| 土壤PH（电极法） | 0-14 | 0.01 | ±0.1PH,±0.1℃ |
| 土壤氮磷钾 | 0~1999mg/kg | 1mg/kg | ±2% |
| 土壤蒸发量 | 0～75mm | 0.1mm | ±1% |
四、农田监测系统云平台
1.CS架构软件平台，支持手机、PC浏览器直接观测、无需额外安装软件。
2.支持多帐号、多设备登录
3.支持实时数据展示与历史数据展示仪表板
4.云服务器、云数据存储，稳定可靠，易于扩展，负载均衡。
5.支持短信报警及阈值设置
6.支持地图显示、查看设备信息。
7.支持数据曲线分析
8.支持数据导出表格形式
9.支持数据转发，HJ-212协议，TCP转发，http协议等。
10.支持数据后处理功能
11.支持外置运行javascript脚本
五、农田监测系统产品尺寸图
六、农田监测系统产品结构图
