无人机el检测仪

一、无人机el检测仪产品介绍

光伏无人机el检测仪应用于光伏电站的方阵组件EL内部缺陷质量检测，此系统可快速高效的完成光伏电站质量检测，并可切换拍照模式与视频模式进行第三方运维质检，搭配全自动对焦可切换多种模式检测功能，为电站检测与运维检测优选设备。

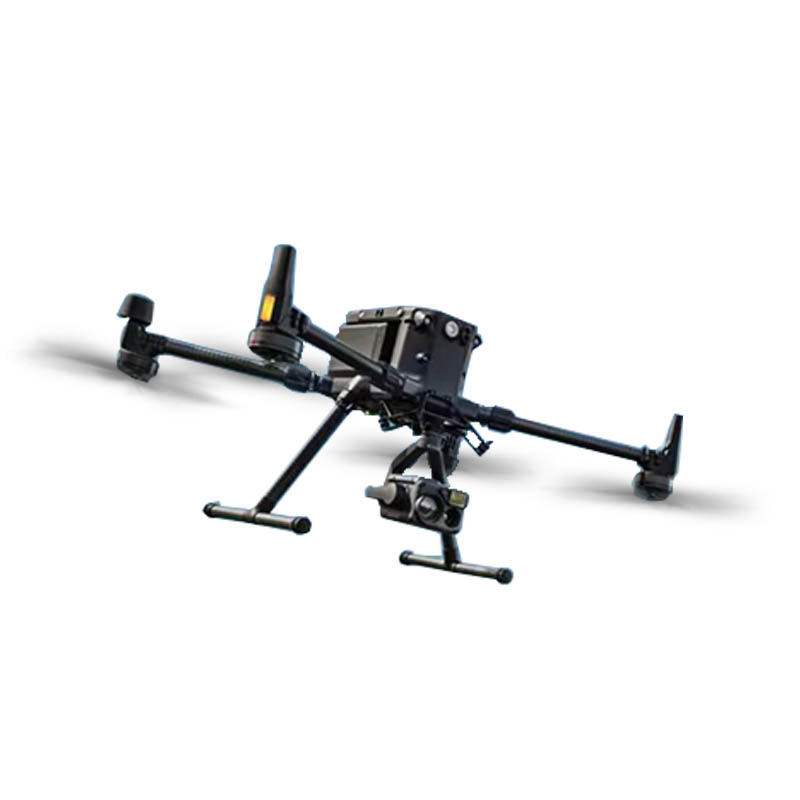

该设备采用（M300 RTK）无人机，单次续航长达55分钟，为第三方行业无人机应用提供了稳定可靠的高性能飞行平台。高达3小时MW级光伏电站EL隐裂巡检，让工作人员告别繁琐与重复性的低价值劳动，极大提升工作效率，借助无人机技术可实现电刀工作自动化流程，有效降低运维成本，同时可代理人员进行高空，高危环境作业，使EL检测更安全。

二、无人机el检测仪应用领域

水面电站、山地电站、屋顶电站

三、无人机el检测仪检测效率

1组串/30秒（视频）、1组串/40秒（照片）；1MW/3小时（视频）、1MW/4小时（照片）

四、无人机el检测仪检测缺陷类型

隐裂、断栅、破片、碎片、裂片、背板划伤、热斑衰减

虚焊、烧结、黑心片、黑边、工艺污染、边缘过刻、短路/断路

崩边、缺角、混档、衰减、Pid、失配、胶带片

五、无人机el检测仪产品优势

1、无人机优势

M300 PTK持久续航安全更可靠

该设备采用（M300）顶尖无人机，作为顶尖的无人机制造商，M300 RTK具备了更高的飞行稳定性与可靠性，M300轻量化设计的机⾝可搭载全天候大负载动刀系统拥有长达55分钟长续航，并寄托于全新OcuSync行业版图传系统，带来远达15公⾥的控制距离与三通道1080P高清图传。无人机搭配2.4/5.8GHz双频道通信，可在巡检过程中自动实时切换⾄最佳信道，复杂环境下依然能有效抵抗⼲扰，配备AES-256图传加密技术，始终保障数据传输安全，⽀持LTE备份链路，进⼀步提高了的图传可靠性。整套系统具备更高的性能稳定性。

高效专业的航拍⼀体机方案

M300无人机采用模块块设计，高效的动刀系统集成防尘，防⾬，主动散热功能，并提供最大15⽶/秒的有抗风，搭载无人机EL检测云台相机后，可提供长达50分钟续航检测与45分钟悬停监测。单组电池充满电仅需40分钟，3组电池可实现不间断性的光伏电站EL巡检测试。

2、EL巡检优势

15KM GPS巡检飞行

该设备提供超长续航及最大15公⾥范围的远距离实时续航检测。同时高精度GPS航线规划功能，搭配全自动光学变焦相机，使得光伏电站无人化智能巡检成为可能。

3、大功率进口EL电源组串供电

EL组串电源是整个系统最为核心的设备，不仅决定了成像清晰度也是高效EL全检必不可少的环节。

该设备电源系统可在逆变器/汇流箱处进行多组串EL上电测试。电源内置程控控温系统，保障电源长时间使用温度低于50°C安全范围。同时数字化控制面板，极大降低人员接触风险，可以更好的保障操作人员安全使用。

4、EL相机优势

50Hz高频成像

该设备所搭载的El相机采用德国高频InGaAs红外芯片，具备更为卓越的红外传感器，为EL检测的剔透画质提供了硬件保障。高频段成像技术能够在无人机飞行状态下提供清晰透彻的光伏组件内部缺陷的动态视频与航拍图片。

暗光全时自动对焦

精准的对焦系统是EL成像的核心要求，成像图片清晰与否由此决定，该设备EL相机依托自主研发的红外锁相对焦系统，可以使得设备在无人机巡检过程中进行实时全自动变焦，使得无人机EL航拍检测脱离跟焦器与定点飞行的困扰。

5、软件优势

视频处理软件

针对无人机视频巡检模式，EL相机可保存多种可选视频格式，软件可对视频进行画质增强跟单桢画面提取，便于用户的报告整理与分析

图片处理软件

针对无人机悬停拍照模式，EL相机可进行多张连拍，保存同⼀时间多张EL成像图，可通过软件进行合成处理，生成更为清晰的组件内部缺陷图片

云端管理系统（选配）

我司线上云系统，具备图片存储，数据存储，电站运维数据管理，电站检测报告生成导出，自动识别，电站信息管理，发电量评估与PR系统效率值测算等功能。

缺陷自动识别（选配）

EL自动识别软件依托线上云处理系统，用户可自主进行Ai识别学习，生成专属识别模块，也可以选择现有识别模块进行光伏组件的内部缺陷识别，识别类型包括破片，碎片，隐裂，短路，衰减等。

六、无人机el检测仪技术参数
