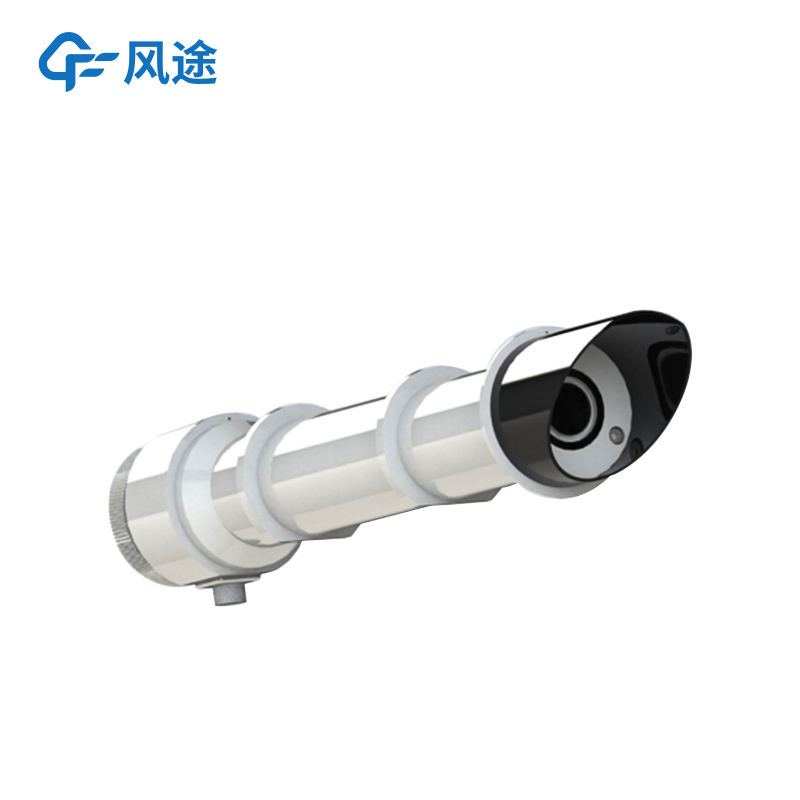

太阳直接辐射传感器设备介绍
太阳直接辐射传感器可以用来测量光谱范围为0.28-3μm太阳直接辐射强度。辐射传感器的核心器件是高精度感光元件，精准直筒优化设计，稳定性好、精度高；同时在感应元件外安装了由精密光学冷加工磨制而成的石英玻璃片，在石英玻璃片安装筒前端装有遮光罩，有效防止了环境因素对传感器性能的影响；干燥剂锁紧盖设有圆形玻璃观察窗，内置变色硅胶干燥剂，便于观察干燥剂吸水情况。
本产品符合ISO9060和WMO世界气象组织规范(CIMO Guide)技术规范要求及中国气象最新标准《QX/T 20-2016直接辐射表》要求。可广泛应用于气象、太阳能利用、农林业、建筑材料老化及大气环境监测等部门的太阳直接辐射能量的测量。
太阳直接辐射传感器技术参数
| 参数名称 | 规格参数 | 说明 |
| 等级标准 | FIRST CLASS | |
| 时间响应（95%） | 10s | |
| 热辐射零点偏移 | ±2W/㎡ | |
| 温度变化零点偏移 | ±1W/㎡ | |
| 非线性误差 | ±0.2% | |
| 年稳定性 | ±0.5%/1yr | |
| 光谱一致性 | ±3% | |
| 光谱误差 | ±0.2% | |
| 温度响应(-10～40℃) | ±0.5% | |
| 倾斜误差 | ±0.2% | |
| 光谱响应 | 285～3000nm | |
| 开敞角 | 4° | |
| 跟踪精度 | ＜±1º/24h | |
| 灵敏度 | 7～14μV/W•m-2 | |
| 工作电压 | 无 | 毫伏电压输出 |
| DC 24V | 标准电流输出 | |
| DC 12～24V | RS485输出 | |
| 信号输出 | 0～20mV | |
| 4～20mA | ||
| RS485（MODBUS协议） | ||
| 线缆长度 | 2米 | |
| 工作环境 | 温度范围：-40～85℃ | |
| 湿度范围：0～100% RH | ||
| 重量 | 0.46kg | 不含线缆 |
| 外形尺寸 | 290×67×56（mm） | |
| 安装尺寸 | 4-M2.5，孔距23×86 (mm) |

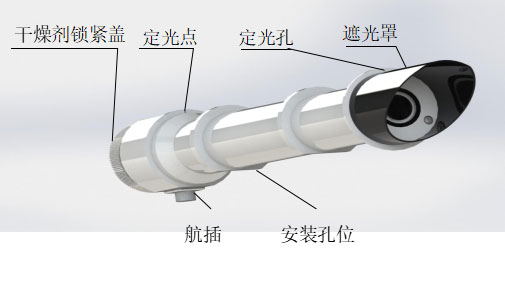

太阳直接辐射传感器外型及组成
